Beschrijving

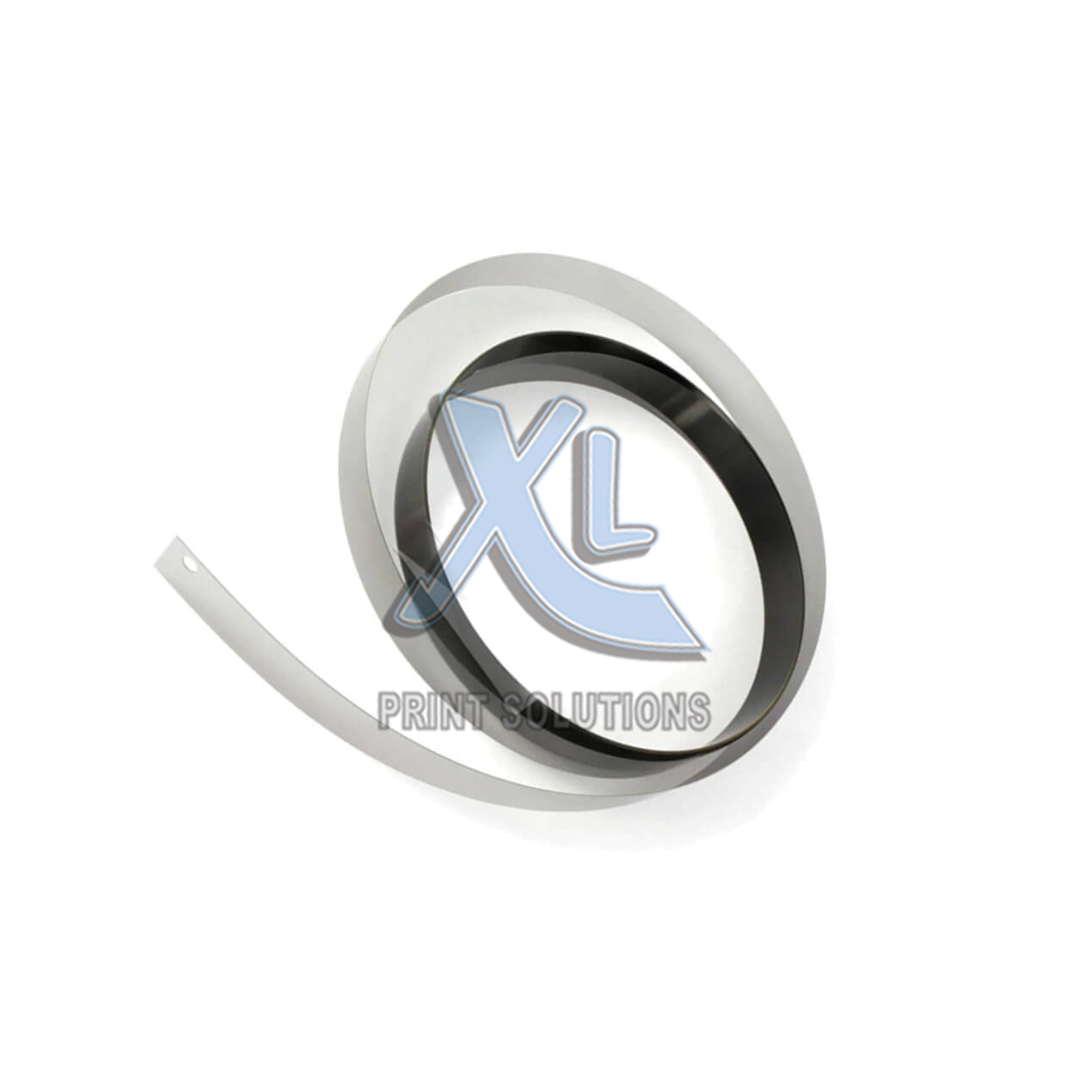

De Mutoh DF-49024 T Fence A1 Assy is een encoderstrip voor het carriage-systeem van verschillende Mutoh grootformaatprinters. Deze strip bevat positiemarkeringen die door de encoder-sensor van de printkopwagen worden gelezen.
Tijdens het printproces beweegt de carriage langs de encoderstrip. Hierdoor kan de printer de positie en beweging van de printkopwagen nauwkeurig registreren.
Een schone en onbeschadigde encoderstrip is daarom belangrijk voor een betrouwbare werking van het carriage-systeem.
Wat doet de T Fence A1 Assy?
De T Fence A1 Assy, ook bekend als de CR encoder strip, is onderdeel van het positieregistratiesysteem van de printer.
De encoder-sensor leest de markeringen op de strip terwijl de printkopwagen beweegt. Vervolgens gebruikt de printer deze informatie voor de regeling van de carriage-beweging.
Daardoor kan een vervuilde, beschadigde of verkeerd gemonteerde encoderstrip invloed hebben op de positieregistratie.
De encoderstrip is overigens niet hetzelfde als de CR encoder-sensor. De strip bevat de markeringen, terwijl de sensor deze uitleest.
Belangrijkste eigenschappen
- Merk: Mutoh
- Artikelnummer: DF-49024
- Producttype: T Fence A1 Assy
- Nederlandse benaming: encoderstrip
- Alternatieve benaming: CR Encoder Strip of T-Fence
- Onderdeelgroep: carriage-systeem
- Functie: positieregistratie van de printkopwagen
- Toepassing: onderhoud en reparatie van geschikte Mutoh-printers
Geschikt voor Mutoh ValueJet en XpertJet printers
De Mutoh DF-49024 encoderstrip wordt genoemd voor verschillende modellen.
Mutoh ValueJet 628-serie
- Mutoh ValueJet VJ-628
- Mutoh ValueJet VJ-628MP
- Mutoh ValueJet VJ-626UF
Mutoh ValueJet UV-printers
- Mutoh ValueJet VJ-426UF
- Mutoh ValueJet VJ-626UF
Mutoh XpertJet printers
- Mutoh XpertJet XPJ-461UF
- Mutoh XpertJet XPJ-661UF
Mutoh DrafStation printers
- Mutoh DrafStation Pro RJ-901C
Gebruik je een andere Mutoh-printer? Neem dan contact op met XL Print Solutions om de compatibiliteit te laten controleren.
Wanneer moet je de encoderstrip vervangen?
Een encoderstrip kan door gebruik, vervuiling of mechanische beschadiging problemen veroorzaken in de positieregistratie van de printkopwagen.
Mogelijke verschijnselen zijn:
- Onregelmatige bewegingen van de printkopwagen
- Fouten in de carriage-positionering
- Storingen tijdens de beweging van de printkopwagen
- Zichtbare krassen of beschadigingen op de encoderstrip
- Hardnekkige vervuiling die niet veilig kan worden verwijderd
Deze verschijnselen betekenen echter niet automatisch dat de DF-49024 defect is. Ook de encoder-sensor, carriage-motor, aandrijfriem of bekabeling kunnen een rol spelen.
Daarom adviseren we om eerst een technische diagnose uit te voeren.
Verschil tussen encoderstrip en encoder-sensor
De encoderstrip en de encoder-sensor werken samen, maar hebben ieder een eigen functie.
De DF-49024 T Fence A1 Assy is de strip met positiemarkeringen. De encoder-sensor leest deze markeringen tijdens de beweging van de printkopwagen.
Wanneer de printer een probleem met de carriage-positionering heeft, is het daarom belangrijk om beide onderdelen afzonderlijk te controleren.
Vervang niet automatisch de encoderstrip wanneer de oorzaak mogelijk bij de sensor of een ander onderdeel ligt.
DF-49024 vervangen en onderhouden
Controleer bij onderhoud eerst de toestand van de encoderstrip. Let daarbij op beschadigingen, vervuiling en een correcte bevestiging.
Wanneer vervanging nodig is, moet de nieuwe T Fence A1 Assy zorgvuldig worden gemonteerd. Bovendien is het belangrijk om te voorkomen dat de strip wordt geknikt, bekrast of vervuild.
Volg hiervoor de service-instructies van Mutoh voor het betreffende printermodel. Laat de reparatie bij voorkeur uitvoeren door een ervaren servicetechnicus.
